Instalacja odgromowa w styropianie - Kompletny przewodnik

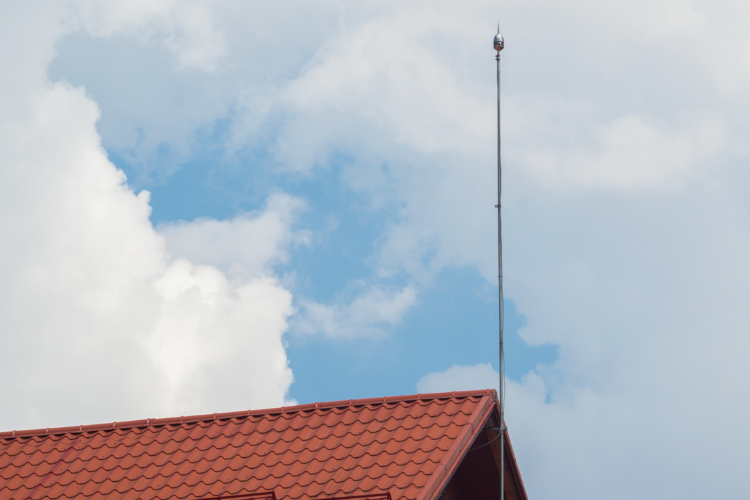

Instalacja odgromowa to system, który chroni budynek przed skutkami uderzenia pioruna, odprowadzając ładunki elektryczne bezpiecznie do ziemi. Coraz częściej inwestorzy decydują się na umieszczenie instalacji pod warstwą izolacji ze styropianu ze względu na estetykę elewacji. Chociaż jest to dozwolone przez normy budowlane, wymaga zastosowania specjalnych rozwiązań, aby uniknąć zagrożeń pożarowych związanych z łatwopalnością styropianu. W dalszej części artykułu wyjaśnimy, jak wykonać bezpieczną instalację odgromową pod styropianem oraz jak uniknąć najczęstszych błędów.

Zalety i wady instalacji odgromowej w styropianie

Instalacja odgromowa prowadzona pod warstwą styropianu to rozwiązanie, które ma swoje mocne i słabsze strony. Warto je poznać, zanim zdecydujemy się na konkretny sposób montażu.

⬥ Estetyka – ukrycie przewodów pod styropianem pozwala zachować czystą, elegancką elewację bez widocznych elementów instalacji.
⬥ Dodatkowa ochrona – warstwa styropianu chroni przewody przed czynnikami atmosferycznymi, co może wydłużyć ich trwałość.
⬥ Lepsza izolacja – elementy odgromówki znajdujące się pod izolacją są mniej narażone na skrajne zmiany temperatur.

⬥ Ryzyko pożaru – w przypadku uderzenia pioruna źle zabezpieczone przewody mogą rozgrzać się do wysokich temperatur, co stwarza zagrożenie zapłonu styropianu.
⬥ Utrudniona konserwacja – ukryte przewody są trudniejsze do inspekcji i naprawy w razie awarii.
⬥ Większa odpowiedzialność wykonawcza – montaż wymaga doświadczenia oraz stosowania odpowiednich rur ochronnych i certyfikowanych materiałów, by zapewnić bezpieczeństwo całego systemu.

Dobrze zaprojektowana i wykonana instalacja odgromowa pod styropianem może być bezpieczna i trwała, ale tylko pod warunkiem przestrzegania najlepszych praktyk montażowych. Solidne przygotowanie i klejenie styropianu to podstawa trwałości każdej instalacji ukrytej w ociepleniu. Dowiedz się więcej z artykułu - Jak poprawnie przykleić styropian?.

Techniki instalacji odgromowej w styropianie

Prawidłowe wykonanie instalacji odgromowej w warstwie styropianu wymaga zastosowania sprawdzonych metod i odpowiednich materiałów. Oto najważniejsze techniki, które warto znać, planując takie rozwiązanie.

1.  Prowadzenie przewodów w rurach ochronnych

Podstawą bezpiecznej instalacji jest zastosowanie specjalnych rur odgromowych, które oddzielają przewód od styropianu. Rura chroni przed nagrzewaniem się elementów oraz umożliwia ewentualną wymianę przewodów bez konieczności rozbierania elewacji.

Jeśli chcesz dowiedzieć się więcej o kluczowych zasadach pracy ze styropianem i uniknąć błędów podczas montażu instalacji, przeczytaj nasz artykuł Jaka grubość styropianu? Jak dobrać odpowiednią izolację do elewacji, fundamentów i podłóg?.

2. Stosowanie przewodów o wysokiej odporności na temperaturę

Do instalacji odgromowej w styropianie używa się przewodów wykonanych z materiałów takich jak miedź, stal ocynkowana czy aluminium. Istotne jest, aby były one kompatybilne z innymi elementami instalacji i odporne na korozję.

3. Zachowanie odpowiedniej wentylacji

Przewody odprowadzające powinny mieć zapewniony przepływ powietrza, aby uniknąć nadmiernego nagrzewania się ukrytej instalacji. Stosowanie odpowiednich rur oraz ich staranne rozmieszczenie pomaga utrzymać bezpieczne warunki pracy systemu.

4. Uwzględnienie punktów rewizyjnych

W newralgicznych miejscach warto zaplanować rewizje inspekcyjne, które umożliwią szybkie sprawdzenie stanu przewodów bez konieczności ingerowania w całą izolację budynku.

5. Dokładne udokumentowanie przebiegu instalacji

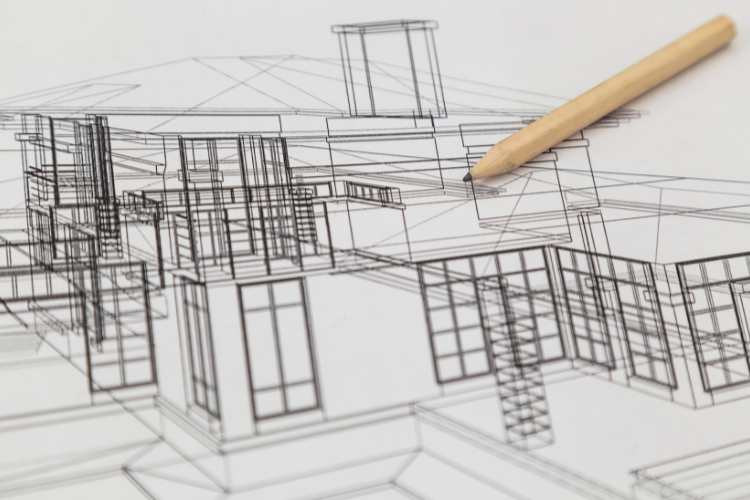

Sporządzenie dokumentacji technicznej ze szczegółowym rozmieszczeniem przewodów to krok, który znacznie ułatwi przyszłe przeglądy, konserwacje lub modernizacje instalacji.

Odpowiednie wykonanie tych kroków pozwala stworzyć instalację odgromową, która będzie nie tylko bezpieczna, ale także trwała i niewidoczna dla oka, bez kompromisów w kwestii estetyki czy ochrony budynku.

Problemy i wyzwania podczas instalacji odgromowej w styropianie

Instalacja odgromowa ukryta pod warstwą styropianu wymaga bardzo starannego wykonania. Choć rozwiązanie to jest estetyczne i praktyczne, wiąże się z szeregiem wyzwań, które trzeba wziąć pod uwagę.

⬥ Zagrożenie pożarowe

Styropian jest materiałem łatwopalnym. Przewód odgromowy nagrzany podczas wyładowania może doprowadzić do zapłonu, jeśli nie zostanie odpowiednio odizolowany w rurze ochronnej.

⬥ Utrudniony dostęp do instalacji

Zamknięcie przewodów pod warstwą ocieplenia utrudnia ich inspekcję, serwisowanie i ewentualną wymianę. Dlatego ważne jest stosowanie punktów rewizyjnych i prowadzenie dokładnej dokumentacji trasy kabli.

⬥ Błędy montażowe

Nieprawidłowy montaż — np. niewystarczające naciągnięcie przewodów, brak odpowiednich uchwytów lub ich złe rozmieszczenie — może skutkować uszkodzeniem rur ochronnych i spadkiem skuteczności instalacji.

⬥ Niewłaściwy dobór materiałów

Użycie nieodpowiednich przewodów lub rur o zbyt niskiej odporności na wysokie temperatury i uszkodzenia mechaniczne znacząco zwiększa ryzyko awarii.

⬥ Brak wentylacji

Brak zapewnienia odpowiedniego przepływu powietrza wokół instalacji może prowadzić do przegrzewania przewodów, a w efekcie zmniejszenia ich trwałości lub uszkodzenia styropianu.

⬥ Problemy z kompatybilnością materiałową

Nieprzemyślane łączenie różnych materiałów, np. miedzi i aluminium, może prowadzić do korozji galwanicznej, co znacząco skraca żywotność systemu.

⬥ Trudności podczas napraw po awarii

W przypadku uderzenia pioruna wymiana uszkodzonych elementów może być kosztowna i czasochłonna, zwłaszcza jeśli brak jest dostępu do instalacji lub dokładnych planów wykonania.

⬥ Ryzyko błędów w projekcie

Zbyt pobieżne zaprojektowanie przebiegu instalacji może skutkować zbyt małą liczbą przewodów odprowadzających albo nieprawidłowym ich rozmieszczeniem względem konstrukcji budynku.

Świadome podejście do tych wyzwań od samego początku to klucz do stworzenia instalacji odgromowej, która będzie nie tylko estetyczna, ale przede wszystkim bezpieczna i funkcjonalna przez długie lata.

Jak poradzić sobie z problemami i wyzwaniami podczas instalacji odgromowej w styropianie

Aby instalacja odgromowa pod styropianem była bezpieczna i trwała, trzeba odpowiednio podejść do każdego z potencjalnych wyzwań. Oto sprawdzone rozwiązania na najczęściej pojawiające się problemy.

Zagrożenie pożarowe

✅  Rozwiązanie: Stosuj specjalistyczne rury odgromowe wykonane z tworzywa odpornego na wysokie temperatury, np. rury instalacyjne do odgromówki (np. dostępne w Maldrew: rury PVC z certyfikatem odporności na ciepło). Przewody muszą być prowadzone w całości w osłonie, bez kontaktu ze styropianem.

Utrudniony dostęp do instalacji

✅  Rozwiązanie: Montuj punkty rewizyjne w strategicznych miejscach elewacji. Wybieraj puszki inspekcyjne przeznaczone do systemów odgromowych, które pozwolą szybko ocenić stan przewodów bez demontażu ocieplenia.

 Błędy montażowe

✅ Rozwiązanie: Wykorzystuj dedykowane uchwyty odgromowe (np. uchwyty do rury fi 20-25 mm dostępne w Maldrew), które zapewniają stabilne mocowanie przewodów w rurach oraz właściwe naciągnięcie przewodów, eliminując ryzyko zwisów czy przetarć.

Korozja i degradacja materiałów

✅  Rozwiązanie: Wybieraj przewody odgromowe ze stali nierdzewnej lub miedzi z odpowiednimi powłokami antykorozyjnymi. Produkty tego typu zwykle są dostępne w wersji z atestami na stronie Maldrew.

Brak wentylacji

✅  Rozwiązanie: Stosuj rury ochronne z odpowiednimi szczelinami wentylacyjnymi albo montuj rury tak, by umożliwiały naturalny przepływ powietrza wokół przewodów. Jeśli to możliwe, wybieraj rury z opisem „do instalacji odgromowych w ociepleniu” (często dostępne w sekcji instalacyjnej sklepu).

Problemy z kompatybilnością materiałową

✅  Rozwiązanie: Unikaj łączenia różnych metali (np. miedź + aluminium) w jednej instalacji. Dobieraj wszystkie elementy od jednego producenta lub wybieraj kompatybilne zestawy montażowe np. kompletne systemy odgromowe (przewody, uchwyty, rury) z oferty jednego dostawcy.

Brak dokumentacji technicznej

✅  Rozwiązanie: Już na etapie montażu dokumentuj dokładnie przebieg przewodów (np. zdjęcia, schematy) i załączaj je do dokumentacji budynku. Dzięki temu każda przyszła konserwacja będzie bezproblemowa.

Trudności przy wymianie przewodów po awarii

✅  Rozwiązanie: Zastosowanie rur przelotowych o odpowiedniej średnicy (np. 20-25 mm) pozwala łatwiej przeciągnąć nowy przewód w razie potrzeby bez rozkuwania elewacji.

Pamiętaj – dobrze zaprojektowana i zamontowana instalacja będzie Ci służyć bezproblemowo przez długie lata, chroniąc Twój dom przed skutkami wyładowań atmosferycznych. Jeśli szukasz sprawdzonych materiałów do wykonania takiej instalacji, sprawdź ofertę sklepu Maldrew i sięgnij po produkty dopasowane do najwyższych standardów bezpieczeństwa.

Najczęstsze błędy przy instalacji odgromowej w styropianie

Instalacja odgromowa ukryta w styropianie daje piękny efekt wizualny, ale przy jej wykonaniu łatwo popełnić błędy, które później mogą kosztować znacznie więcej niż sam montaż.

Jednym z najpoważniejszych problemów jest prowadzenie przewodów bez odpowiedniej rury ochronnej. Styropian, choć świetnie izoluje termicznie, w kontakcie z rozgrzanym przewodem odgromowym może stać się źródłem pożaru. Dlatego każda profesjonalna instalacja powinna uwzględniać zastosowanie rur dedykowanych do systemów odgromowych, odpornych na wysokie temperatury.

Bardzo często błędy wynikają też z niewłaściwego doboru materiałów. Użycie przewodów niskiej jakości, nieprzystosowanych do pracy w odgromówce, albo łączenie elementów z różnych metali bez zabezpieczenia prowadzi do szybkiej korozji i osłabienia całego systemu. Dobrze dobrane komponenty — jak przewody miedziane, aluminiowe lub stalowe w odpowiednich powłokach ochronnych — są kluczem do trwałości instalacji.

Kolejnym często spotykanym błędem jest brak odpowiedniego naciągu przewodów. Luźne lub nieprawidłowo zamocowane przewody mogą poruszać się w rurach ochronnych, powodując uszkodzenia zarówno samych kabli, jak i izolacji budynku. W skrajnych przypadkach prowadzi to do konieczności rozbierania części elewacji.

Nie mniej ważny jest problem wentylacji. Jeśli rury ochronne nie umożliwiają swobodnego przepływu powietrza, przewody mogą się nadmiernie nagrzewać, co zwiększa ryzyko awarii i skraca żywotność instalacji.

W praktyce często zapomina się również o odpowiednim rozplanowaniu trasy przewodów. Zbyt bliskie prowadzenie kabli w stosunku do siebie czy do elementów konstrukcyjnych może skutecznie obniżyć skuteczność systemu i narazić budynek na większe ryzyko w przypadku uderzenia pioruna.

Bardzo kosztownym zaniedbaniem jest też brak punktów rewizyjnych. Bez łatwego dostępu do instalacji każdy przegląd czy naprawa wiąże się z rozkuwaniem ścian, co nie tylko generuje koszty, ale też znacznie wydłuża czas naprawy.

Na koniec warto wspomnieć o dokumentacji. Brak dokładnych planów pokazujących przebieg instalacji odgromowej pod warstwą styropianu może okazać się poważnym problemem przy wszelkich pracach budowlanych w przyszłości. Dlatego dokumentacja zdjęciowa i schematyczna powinna być standardem przy każdym profesjonalnym montażu.

Dodatkowo przy pracy z ociepleniem, odpowiednie mocowanie elementów jest kluczowe. Jeśli chcesz uniknąć typowych błędów, zobacz nasz poradnik - Jak zamontować antenę na styropianie? Skuteczne metody mocowania i najczęstsze błędy.

Cena instalacji odgromowej w styropianie

Koszt wykonania instalacji odgromowej w warstwie styropianu zależy od kilku kluczowych czynników. W porównaniu do tradycyjnego prowadzenia przewodów na elewacji, rozwiązanie ukryte w ociepleniu jest zwykle droższe, ale oferuje wyższą estetykę i lepszą ochronę przed warunkami atmosferycznymi.

Na cenę wpływa przede wszystkim jakość użytych materiałów — do instalacji pod styropianem niezbędne są specjalne rury ochronne, przewody o wysokiej odporności na temperaturę oraz certyfikowane uchwyty montażowe. Przykładowo, koszt samych materiałów (rury odgromowe, przewody stalowe lub miedziane, uchwyty) może się wahać od około 20 do 40 zł za metr bieżący instalacji. Do tego dochodzą koszty robocizny, które przy instalacjach wymagających ukrycia przewodów pod izolacją są wyższe — głównie ze względu na większą precyzję montażu i konieczność tworzenia punktów rewizyjnych.

W praktyce, kompleksowy koszt wykonania instalacji odgromowej w styropianie dla typowego domu jednorodzinnego może się zamknąć w przedziale od 4000 do 8000 zł brutto, w zależności od wielkości budynku, stopnia skomplikowania trasy przewodów oraz użytych komponentów.

Warto pamiętać, że inwestycja w profesjonalną instalację odgromową to nie tylko wydatek na estetykę, ale przede wszystkim na bezpieczeństwo budynku i jego mieszkańców. Wybierając sprawdzone produkty i doświadczonych wykonawców, oszczędzamy na przyszłych naprawach i kosztownych remontach.

​Oto szacunkowe zestawienie kosztów instalacji odgromowej prowadzonej pod warstwą styropianu dla domu jednorodzinnego o powierzchni około 120–150 m². Ceny uwzględniają stan na 2025 rok i obejmują zarówno materiały, jak i robociznę.

Zastanawiasz się ile kosztuje ocieplenie domu? Przeczytaj nasz artykuł - Ile kosztuje ocieplenie domu? Koszty, materiały i przykłady wycen.

Propozycje produktów do instalacji odgromowej w styropianie

⬥ Rury ochronne do instalacji odgromowych

Rury ochronne są niezbędne do bezpiecznego prowadzenia przewodów odgromowych w warstwie styropianu. Powinny być wykonane z materiałów odpornych na wysokie temperatury i uszkodzenia mechaniczne.​

Propozycje produktów:

• Rura ochronna PVC do instalacji odgromowych

• Rura osłonowa karbowana z tworzywa sztucznego​

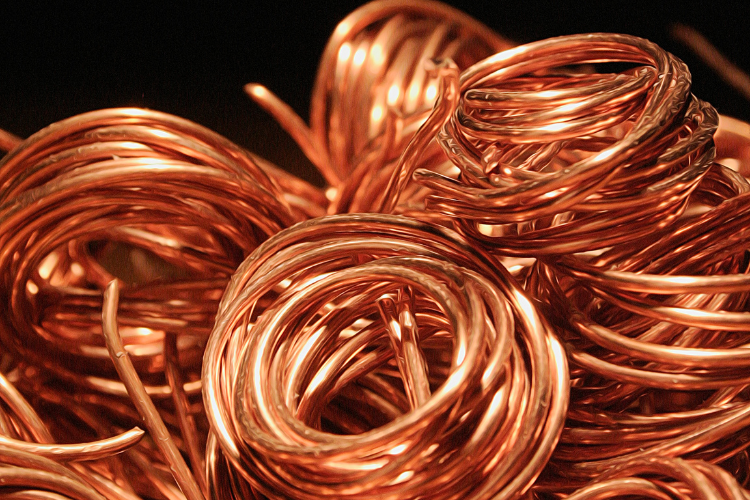

⬥ Przewody odgromowe miedziane i stalowe

Przewody odgromowe muszą charakteryzować się wysoką przewodnością elektryczną oraz odpornością na korozję. Najczęściej stosuje się przewody miedziane lub stalowe ocynkowane.

Propozycje produktów:

• Przewód odgromowy miedziany 16 mm²

• Przewód odgromowy stalowy ocynkowany 8 mm

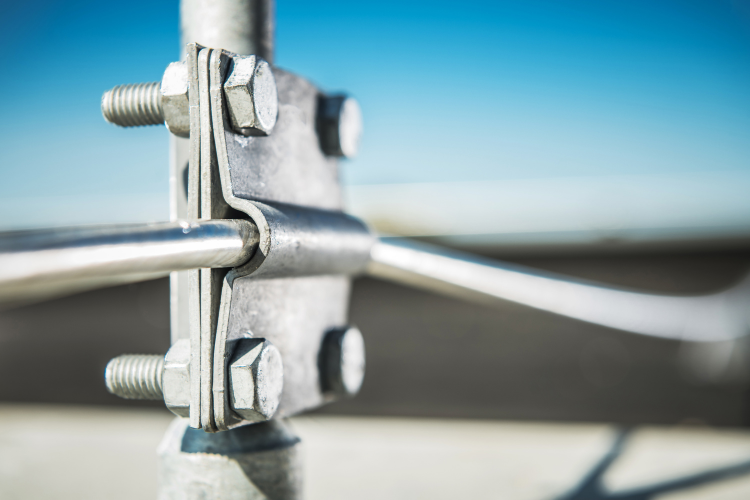

⬥ Uchwyty do rur ochronnych odgromowych

Uchwyty zapewniają stabilne mocowanie rur ochronnych do powierzchni budynku, co jest kluczowe dla trwałości i bezpieczeństwa instalacji.​

Propozycje produktów:

• Uchwyt do rury ochronnej 20 mm z kołkiem rozporowym

• Uchwyt metalowy z gumą do rur ochronnych​

Mity o instalacji odgromowej w styropianie

Wokół instalacji odgromowej montowanej w warstwie styropianu narosło wiele mitów. Warto je wyjaśnić, aby świadomie podejmować decyzje przy projektowaniu i montażu.

Mit 1: Przewody odgromowe w styropianie są mniej skuteczne niż te montowane na elewacji.

Skuteczność instalacji odgromowej nie zależy od tego, czy przewody są ukryte w styropianie, czy prowadzone na zewnątrz. Liczy się poprawny projekt, właściwy dobór materiałów i staranny montaż zgodny z normami.

Mit 2: Wystarczy zwykły przewód i rura, by instalacja była bezpieczna.

Nie każdy przewód czy rura nadaje się do odgromówki. Potrzebne są produkty spełniające normy dotyczące odporności na wysokie temperatury, korozję i uszkodzenia mechaniczne. Tanie zamienniki mogą stanowić poważne zagrożenie.

Mit 3: Instalacja odgromowa pod styropianem jest niebezpieczna i zawsze grozi pożarem.

Prawda jest taka, że prawidłowo wykonana instalacja — z użyciem rur ochronnych i certyfikowanych przewodów — jest całkowicie bezpieczna. Ryzyko pożaru pojawia się tylko wtedy, gdy zaniedba się podstawowe zasady montażu.

FAQ

Czy instalacja odgromowa w styropianie wpływa na skuteczność ochrony budynku?

Nie, pod warunkiem że instalacja zostanie wykonana zgodnie z normami i przy użyciu odpowiednich materiałów. Ważne jest, aby przewody miały zapewnioną dobrą przewodność, były właściwie rozmieszczone i odpowiednio uziemione.

Czy instalacja odgromowa w styropianie wymaga specjalnego projektu?

Tak, każda instalacja odgromowa — niezależnie od sposobu montażu — powinna być zaprojektowana indywidualnie. Projekt musi uwzględniać układ przewodów, punkty odprowadzenia ładunków i rozmieszczenie uziomów, zgodnie z aktualną normą PN-EN 62305.

Czy można układać instalację odgromową w styropianie na starych elewacjach?

W większości przypadków tak, ale przed rozpoczęciem prac trzeba ocenić stan techniczny istniejącej elewacji. Czasami konieczne jest częściowe zerwanie starego tynku lub wykonanie dodatkowych wzmocnień pod ociepleniem.

Czy instalacja odgromowa ukryta w styropianie podlega obowiązkowym przeglądom?

Tak, instalacja odgromowa — niezależnie od sposobu montażu — wymaga regularnych przeglądów technicznych, najlepiej co 1–2 lata. Dodatkowe przeglądy zaleca się także po gwałtownych burzach lub silnych wyładowaniach atmosferycznych.

Czy prowadzenie przewodów w styropianie wymaga zgłoszenia lub pozwolenia na budowę?

Jeśli instalacja jest wykonywana razem z nowym budynkiem lub podczas kompleksowej termomodernizacji, wchodzi w zakres standardowego projektu i pozwolenia. W przypadku modernizacji istniejącego budynku konieczne może być zgłoszenie robót budowlanych do odpowiedniego urzędu — warto skonsultować się z lokalnym inspektorem nadzoru budowlanego.

Podsumowanie

Instalacja odgromowa w styropianie to rozwiązanie, które łączy estetykę elewacji z wysokim poziomem bezpieczeństwa. Choć wymaga staranności, odpowiednich materiałów i doświadczenia wykonawcy, przy prawidłowym montażu zapewnia skuteczną ochronę budynku przed skutkami wyładowań atmosferycznych. Świadome podejście, unikanie typowych błędów i regularne przeglądy pozwalają cieszyć się bezpiecznym i trwałym systemem na lata. Inwestując w jakość już na etapie projektu i wykonania, chronisz nie tylko dom, ale przede wszystkim siebie i swoich bliskich.
