Instalacja wodna w styropianie - Praktyczny poradnik

Jeśli budujesz dom lub planujesz jego modernizację, na pewno szukasz rozwiązań, które połączą trwałość, wygodę użytkowania i wysoką energooszczędność. Jednym z nich jest instalacja wodna prowadzona w warstwie styropianu – technologia, która zyskuje coraz większą popularność nie tylko w domach jednorodzinnych, ale też w budownictwie szeregowym i deweloperskim. Dlaczego warto ją rozważyć? Jakie korzyści przynosi? Na co zwrócić uwagę, by uniknąć kosztownych błędów? W tym artykule krok po kroku wyjaśniamy, jak poprawnie wykonać instalację wodną w styropianie, jakie problemy mogą się pojawić i jak sobie z nimi poradzić. Czytaj dalej!

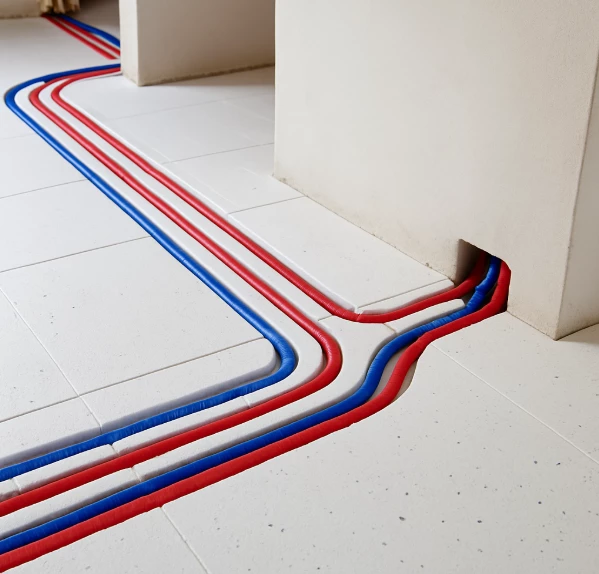

Czym jest instalacja wodna w styropianie?

Instalacja wodna w styropianie to sposób prowadzenia rur instalacji wodociągowej bezpośrednio w warstwie izolacji termicznej, czyli w płytach styropianowych ułożonych na podłodze.

Zamiast tradycyjnego układania rur w bruzdach betonowych lub na posadzce, wycina się w styropianie specjalne kanały, w których następnie układa się rury z zimną i ciepłą wodą użytkową.

Rozwiązanie to pozwala na skuteczne zaizolowanie przewodów, zmniejsza straty ciepła, eliminuje ryzyko mostków termicznych i znacząco przyspiesza prace budowlane.

⬥ Rury są osadzone w styropianie, co minimalizuje ryzyko mostków termicznych.
⬥ Całość przykrywa się kolejną warstwą styropianu lub bezpośrednio wylewką betonową.

Dzięki temu cała instalacja jest dobrze zabezpieczona, a prace przebiegają szybciej niż w przypadku tradycyjnego układania rur w gruncie lub w warstwie chudziaka. W odpowiednio zaplanowanym systemie można także łatwo zintegrować instalację wodną z ogrzewaniem podłogowym, co dodatkowo poprawia efektywność cieplną całego budynku.

Dlaczego instalacja w styropianie zyskała popularność?

Jeszcze kilkanaście lat temu standardem było układanie rur w podsypce piaskowej lub bezpośrednio w chudziaku. Jednak nowoczesne technologie i większa świadomość inwestorów sprawiły, że szukamy rozwiązań nie tylko trwałych, ale i bardziej efektywnych energetycznie.

⬥ Układając rury w styropianie, ograniczasz straty ciepła – zwłaszcza w przypadku rur z ciepłą wodą użytkową lub rur cyrkulacyjnych.
⬥ Unikasz ryzyka uszkodzenia izolacji przeciwwilgociowej, bo nie musisz wiercić otworów w betonie.
⬥ Przyspieszasz budowę – nie musisz czekać na dodatkowe etapy związane z przygotowaniem gruntu czy podsypki.

Wielu wykonawców docenia też fakt, że taka instalacja jest bardziej uporządkowana, a ewentualne przeróbki są łatwiejsze do wykonania na tym etapie.

Zalety instalacji wodnej w styropianie

Instalacja wodna w warstwie styropianu zyskuje coraz większą popularność nie tylko ze względu na wygodę wykonania, ale przede wszystkim na liczne korzyści użytkowe. Dobrze zaprojektowany i wykonany system nie tylko upraszcza proces budowy, ale też pozytywnie wpływa na trwałość i energooszczędność całego budynku.

⬥ Lepsza izolacja termiczna rur wodnych

Poprowadzenie rur w styropianie pozwala utrzymać stabilną temperaturę wody, szczególnie ciepłej. Dzięki temu ograniczamy straty energii i skracamy czas oczekiwania na ciepłą wodę przy kranie, co przekłada się na oszczędności w eksploatacji.

⬥ Oszczędność miejsca w warstwie podłogowej

Zamiast prowadzić instalację w chudym betonie czy pod posadzką, rury układa się bezpośrednio w wyciętych kanałach styropianu. To eliminuje potrzebę robienia bruzd, a całość można dokładnie dopasować do planowanej wylewki.

⬥ Ochrona rur przed uszkodzeniami mechanicznymi

Rury zatopione w styropianie są mniej narażone na przypadkowe uszkodzenia w czasie budowy – nie leżą „luzem” na posadzce, tylko są osłonięte materiałem izolacyjnym. Dodatkowo można je prowadzić w otulinie z pianki lub peszlu, co zwiększa bezpieczeństwo.

⬥ Cicha praca instalacji – tłumienie dźwięków przepływu

Styropian działa jak naturalny tłumik dźwięków. Dzięki temu szumy związane z przepływem wody są praktycznie niesłyszalne, co docenią szczególnie mieszkańcy domów jednorodzinnych i apartamentowców.

⬥ Zgodność z nowoczesnymi systemami ogrzewania podłogowego

Coraz częściej instalacje wodne i grzewcze są planowane równolegle – prowadzenie ich w tej samej warstwie styropianu pozwala zoptymalizować układ, skrócić trasy i uprościć montaż. To rozwiązanie naturalnie wpisuje się w systemy ogrzewania podłogowego.

⬥ Minimalizacja mostków termicznych w budynku

Unikając przewiercania ścian i stropów, ograniczamy ryzyko powstawania mostków termicznych. Instalacja poprowadzona w całości w warstwie izolacji utrzymuje spójność powłoki cieplnej i pozwala osiągnąć lepsze parametry energetyczne budynku.

Techniki instalacji wodnej w styropianie

Poprawne wykonanie instalacji wodnej w warstwie styropianu wymaga zastosowania kilku przemyślanych technik. Dobrze zaplanowany montaż nie tylko zapewni szczelność i trwałość całego systemu, ale też pozwoli uniknąć problemów przy późniejszych pracach posadzkarskich czy grzewczych.

⬥ Frezowanie kanałów w styropianie – na czym polega?

Pierwszym krokiem jest wycięcie w płytach styropianowych specjalnych kanałów, w których później ułożone zostaną rury. Do tego celu używa się frezarek termicznych lub ręcznych narzędzi do wycinania rowków. Głębokość i szerokość bruzd powinny odpowiadać średnicy rur – z uwzględnieniem dodatkowej otuliny, jeśli rury mają być izolowane. Do tego celu używa się frezu do styropianu.

⬥ Układanie rur PEX w przygotowanych bruzdach

Najczęściej stosuje się elastyczne rury PEX lub PERT, które można swobodnie prowadzić w styropianie. Układanie należy rozpocząć od najdalszych punktów instalacji, kierując się w stronę rozdzielacza. Rury powinny być układane bez naprężeń, łagodnymi łukami – nigdy na siłę.

⬥ Zabezpieczenie przewodów przed przemieszczeniem

Aby rury nie unosiły się podczas wylewania jastrychu, warto je przymocować do styropianu za pomocą spinek, klipsów montażowych lub cienkiego drutu. W newralgicznych miejscach (np. przejścia przez dylatacje) należy dodatkowo osłonić rury peszlem lub pianką ochronną.

⬥ Zasady izolowania instalacji wodnej

Zimna i ciepła woda powinny być układane w osobnych rowkach i zawsze w izolacji, np. z pianki polietylenowej lub otuliny kauczukowej. W ten sposób ograniczamy straty ciepła i unikamy zjawiska skraplania się pary wodnej na zimnych przewodach. Szczególną uwagę warto zwrócić na rury cyrkulacyjne oraz fragmenty instalacji biegnące blisko zewnętrznych ścian budynku.

⬥ Stosowanie mat refleksyjnych i dodatkowej izolacji

W przypadku montażu ogrzewania podłogowego bezpośrednio nad instalacją wodną, warto zastosować maty refleksyjne (np. z folii aluminiowej), które odbiją ciepło do góry i zmniejszą jego ucieczkę w stronę rur. Alternatywą może być też dodanie cienkiej warstwy dodatkowego styropianu między instalacją wodną, a podłogówką.

⬥ Przykrywanie instalacji kolejną warstwą styropianu lub folii

Po zakończonym układaniu rur instalacyjnych należy całość przykryć kolejną warstwą styropianu (np. 5 cm), aby zachować ciągłość izolacji cieplnej. Jeśli nie ma możliwości zastosowania drugiej warstwy płyt, warto przynajmniej osłonić kanały folią budowlaną – zabezpieczy to rury przed zalaniem betonem i ułatwi późniejszą lokalizację ewentualnych usterek.

⬥ Integracja instalacji wodnej z ogrzewaniem podłogowym

Coraz częściej oba systemy są prowadzone równolegle – rury wodne biegną w dolnej warstwie styropianu, a nad nimi montuje się pętle grzewcze. Dzięki temu można lepiej kontrolować temperaturę podłogi i zoptymalizować układ warstw wylewki.

Szukasz odpowiedniego styropianu pod instalację wodną? Sprawdź ofertę styropianu podłogowego dostępnego w Maldrew – idealnego do montażu w warstwach ocieplenia.

Problemy i wyzwania podczas instalacji wodnej w styropianie

Choć instalacja wodna prowadzona w warstwie styropianu ma wiele zalet, nie jest pozbawiona wyzwań. Zarówno projektanci, jak i wykonawcy powinni mieć świadomość potencjalnych problemów, które – jeśli zostaną zignorowane – mogą prowadzić do kosztownych napraw lub strat ciepła.

⬥ Nieprawidłowe frezowanie kanałów

Zbyt płytkie lub nierówne bruzdy mogą powodować punktowe naprężenia w rurach, a tym samym zwiększać ryzyko uszkodzeń instalacji. Źle wykonane kanały to także trudności przy układaniu drugiej warstwy styropianu lub folii izolacyjnej.

⬥ Brak kompensacji wydłużeń termicznych rur

Rury PEX czy PERT pod wpływem temperatury wydłużają się i kurczą. Jeśli zabraknie odpowiednich luzów kompensacyjnych lub peszli, instalacja może zacząć stukać, a w skrajnym przypadku – pęknąć na połączeniach.

⬥ Nieprawidłowa izolacja termiczna przewodów

Pomijanie otulin lub ich niewłaściwe dobranie (np. za cienka pianka) prowadzi do strat ciepła i ryzyka skraplania się pary wodnej. To szczególnie ważne przy rurach ciepłej wody użytkowej oraz instalacjach cyrkulacyjnych.

⬥ Nieodpowiednia grubość i jakość styropianu

Układanie rur w zbyt miękkim styropianie (np. EPS 60) może doprowadzić do ich osiadania i zniekształcenia całej warstwy izolacyjnej. Minimalna zalecana klasa to EPS 100 o wytrzymałości na ściskanie min. 100 kPa.

⬥ Nieprzemyślane prowadzenie tras instalacyjnych

Brak koordynacji między instalacją wodną, a grzewczą skutkuje kolizjami, zbyt dużym zagęszczeniem rur w jednym miejscu lub koniecznością wykonywania przeróbek w ostatniej chwili. Dlatego trasowanie najlepiej wykonać na etapie planowania warstw posadzkowych.

⬥ Nieszczelności i brak próby ciśnieniowej przed wylewką

Pominięcie próby szczelności może mieć opłakane skutki – ewentualny wyciek pod wylewką oznacza kucie podłogi i kosztowny remont. Próba powinna być obowiązkowym etapem odbioru każdej instalacji wodnej, niezależnie od systemu rur.

Jak poradzić sobie z problemami/wyzwaniami podczas instalacji wodnej w styropianie

Wiesz już, z jakimi problemami można się spotkać podczas montażu instalacji wodnej w warstwie styropianu. Teraz czas na konkrety: jak im skutecznie zapobiegać i co zrobić, gdy już się pojawią? Praktyka pokazuje, że dobrze przemyślany plan i kilka sprawdzonych zasad pozwala uniknąć większości kłopotów.

⬥ Dokładność przy frezowaniu – zamiast pośpiechu

Zamiast wycinać kanały „na oko”, warto zastosować prowadnice lub gotowe szablony. Równe, odpowiednio głębokie rowki nie tylko ułatwią ułożenie rur, ale też zapewnią ich stabilne osadzenie i odpowiednie przykrycie drugą warstwą styropianu.

⬥ Elastyczność rur to zaleta – ale z zabezpieczeniem

Aby uniknąć trzasków i stuków instalacji w trakcie pracy systemu, rury PEX warto prowadzić w peszlach lub miękkich otulinach. Taka otulina działa jak bufor – kompensuje rozszerzalność termiczną i pozwala rurze „pracować” bez nacisku na otaczający ją styropian.

⬥ Odpowiednia grubość styropianu i jego jakość

Nie każdy styropian się sprawdzi – unikaj tanich płyt o niskiej gęstości. Wybieraj EPS 100 lub EPS 150 o deklarowanej wytrzymałości na ściskanie minimum 100 kPa. Przy dużych obciążeniach (np. garaż) warto rozważyć styropian podłogowy XPS lub płyty PIR.

Dobór odpowiedniego styropianu ma ogromne znaczenie dla trwałości instalacji – jeśli chcesz dowiedzieć się, jaka grubość styropianu będzie najlepsza, zajrzyj do poradnika: Jaka grubość styropianu? Jak dobrać odpowiednią izolację do elewacji, fundamentów i podłóg?

Gdy już podejmiesz decyzję, zapraszamy do naszego sklepu, gdzie możesz kupić styropian najwyższej jakości.

⬥ Prawidłowe rozmieszczenie instalacji – nie zostawiaj tego ekipie

Zanim wykonawca zacznie frezować styropian, ustal z nim dokładny przebieg rur. Warto to wcześniej rozrysować na planie lub nawet oznaczyć kredą na płytach. Unikniesz kolizji z ogrzewaniem podłogowym i konieczności „przeróbek” w ostatnim momencie.

⬥ Obowiązkowa próba ciśnieniowa – zanim wylejesz jastrych

Po zakończeniu montażu należy wykonać próbę szczelności ciśnieniem – zazwyczaj wodą pod ciśnieniem 1,5 raza większym niż robocze. To jedyna okazja, żeby wykryć nieszczelność bez konieczności kucia gotowej podłogi.

⬥ Zadbaj o przyszły dostęp – rewizje i oznaczenia

Choć cała instalacja zostaje zakryta, dobrze jest zadbać o możliwość jej lokalizacji w razie awarii. W newralgicznych miejscach (np. pod wanną, przy rozdzielaczu) zaplanuj rewizje z dostępem. Dobrym pomysłem jest też wykonanie zdjęć przed zalaniem posadzki – ułatwi to ewentualne naprawy w przyszłości.

Najczęstsze błędy przy instalacji wodnej w styropianie

Błędy popełniane podczas instalacji wodnej w styropianie mogą wydawać się drobiazgami, ale ich skutki bywają kosztowne. Poniżej znajdziesz zestawienie najczęstszych wpadek, których lepiej unikać – niezależnie od tego, czy wykonujesz instalację samodzielnie, czy zlecasz to fachowcom:

1. Frezowanie zbyt płytkich lub krzywych rowków

Prowadzi do ułożenia rur z naprężeniem, co zwiększa ryzyko ich uszkodzenia lub hałasów podczas pracy instalacji.
Jak tego uniknąć? Użyj prowadnic lub szablonów i dopasuj głębokość rowka do średnicy rury z otuliną.

2. Układanie rur bez kompensacji termicznej

Brak luzu na rozszerzalność cieplną może skutkować stukaniem rur lub ich pękaniem na łączeniach.
Co zrobić lepiej? Prowadź rury w peszlach lub piankowych osłonach i nie zaciskaj ich na siłę w styropianie.

3. Zaniedbanie próby ciśnieniowej przed wylewką

To błąd, który może skończyć się zalaną posadzką i koniecznością kucia.
Sprawdź instalację wodą pod ciśnieniem co najmniej 1,5-krotnie wyższym niż robocze i obserwuj manometr przez minimum 30 minut.

4. Zastosowanie zbyt miękkiego styropianu

EPS 60 lub 80 nie zapewni odpowiedniego podparcia i z czasem może się uginać pod ciężarem jastrychu.
Postaw na jakość – wybieraj EPS 100 lub EPS 150 z deklarowaną wytrzymałością min. 100 kPa.

5. Brak dokumentacji fotograficznej i oznaczeń tras rur

Bez zdjęć lub szkicu trudno później znaleźć przebieg instalacji, np. przy montażu kotwy lub przebiciu stropu.


Rób zdjęcia przed zakryciem instalacji i trzymaj je w dokumentacji budowy.

6. Prowadzenie rur w kolizji z ogrzewaniem podłogowym

Zbyt bliskie ułożenie instalacji wodnej i grzewczej może prowadzić do przegrzewania rur lub braku miejsca na pętle podłogówki.
Rozplanuj wszystko wcześniej – najlepiej na jednej warstwie projektu posadzkowego.

Dobrze wykonana instalacja w styropianie nie powinna sprawiać problemów przez lata – o ile unikniesz tych błędów na starcie.

Problemy i rozwiązania przy instalacji wodnej w styropianie

Cena instalacji wodnej w styropianie

Koszt wykonania instalacji wodnej w warstwie styropianu nie jest stały – zależy m.in. od powierzchni budynku, liczby punktów poboru wody, jakości użytych komponentów oraz regionu Polski. Ale są pewne widełki, które pozwolą oszacować budżet już na etapie planowania.

⬥ Punkty instalacyjne – podstawa wyceny

Najczęściej stosuje się rozliczenie za tzw. punkt hydrauliczny, czyli miejsce, do którego doprowadzana jest woda (np. umywalka, pralka, zlew). Ceny wahają się od 80 do 130 zł za punkt – w zależności od rodzaju rur (PEX, PP, miedź), liczby połączeń i sposobu prowadzenia instalacji.

⬥ Materiały dodatkowe i izolacja

Do ceny trzeba doliczyć koszt rur, otulin, peszli i ewentualnych złączek. Przykładowo:
– Rura PEX – ok. 2–4 zł/m
– Otulina kauczukowa – 3–6 zł/m
– Klipsy mocujące – 0,50–1 zł/szt.
Jeśli decydujesz się na frezowanie styropianu, koszt wykonania rowków to zwykle 10–15 zł/m.b., a dodatkowa warstwa styropianu nad rurami – ok. 35–45 zł/m².

⬥ Robocizna i próba szczelności

Usługa kompleksowa z próbą ciśnieniową może kosztować od 2000 do 4500 zł za cały parter domu jednorodzinnego (ok. 100–150 m²). W przypadku samodzielnego montażu trzeba doliczyć czas i koszt wynajmu frezarki (ok. 100 zł/dzień) oraz sprawdzić zgodność z projektem.

⬥ Czy warto zlecić, czy zrobić samemu?

Dla majsterkowicza z doświadczeniem – samodzielny montaż może być realną oszczędnością, ale tylko pod warunkiem ścisłego trzymania się projektu. Dla pozostałych – współpraca z hydraulikiem to inwestycja w bezpieczeństwo, poprawną izolację i święty spokój przy odbiorze budynku.

Planując instalację wodną w warstwie styropianu, warto jednocześnie przemyśleć całą strategię ocieplenia domu — pełne informacje o kosztach i materiałach znajdziesz w poradniku - Ile kosztuje ocieplenie domu? Koszty, materiały i przykłady wycen.

Podsumowanie kosztów instalacji wodnej w styropianie

FAQ - najczęściej zadawane pytania

⬥ Czy instalację wodną można układać w każdym rodzaju styropianu?

Nie. Do tego celu najlepiej sprawdzają się płyty o podwyższonej wytrzymałości na ściskanie – minimum EPS 100, a w przypadku większych obciążeń (garaże, warsztaty) – EPS 150 lub XPS. Zbyt miękki styropian może z czasem się uginać i powodować osiadanie posadzki.

⬥ Czy instalację wodną można zintegrować z ogrzewaniem podłogowym?

Tak – to częsta praktyka. Rury wodne prowadzi się w dolnej warstwie styropianu, a ogrzewanie montuje w górnej. Należy jednak zachować odpowiedni odstęp, aby uniknąć przegrzewania rur z zimną wodą i zadbać o ciągłość izolacji cieplnej.

⬥ Czy można wykonać instalację samodzielnie?

Tak, ale wymaga to doświadczenia i dużej dokładności. Frezowanie rowków, układanie rur z zachowaniem spadków i wykonanie próby szczelności to zadania, które trzeba wykonać zgodnie z zasadami sztuki. Dla osób bez wprawy lepiej zlecić montaż sprawdzonej ekipie.

⬥ Czy można prowadzić instalację wodną w jednej warstwie styropianu?

Można, ale tylko wtedy, gdy grubość styropianu to minimum 10 cm i pozwala na bezpieczne frezowanie. W praktyce częściej stosuje się system dwuwarstwowy – dolna warstwa z frezowanymi kanałami, a górna do przykrycia rur i wyrównania poziomu pod wylewkę.

⬥ Czy instalacja w styropianie spełnia normy budowlane?

Tak, o ile została wykonana zgodnie z wytycznymi producentów rur i izolacji oraz spełnia wymagania norm, np. PN-EN 806 dotyczącej instalacji wodociągowych. Warto też zadbać o zgodność z projektem i odebrać instalację z protokołem szczelności.

Podsumowanie

Instalacja wodna w styropianie to rozwiązanie, które doskonale łączy funkcjonalność z energooszczędnością – pod warunkiem, że zostanie zaplanowana i wykonana z dbałością o każdy szczegół. Frezowanie rowków, dobór odpowiednich materiałów, zabezpieczenie rur i kontrola szczelności to etapy, których nie warto pomijać. Niezależnie od tego, czy planujesz montaż samodzielnie, czy z pomocą fachowców – kluczem do sukcesu są sprawdzone produkty i dostęp do fachowego doradztwa.

Instalacja wodna w styropianie to nowoczesne rozwiązanie, które pozwala na szybkie, energooszczędne i estetyczne rozprowadzenie instalacji w domu. Kluczem do sukcesu jest staranność wykonania i odpowiedni dobór materiałów. Jeśli masz wątpliwości, najlepiej skonsultować się z doświadczonym wykonawcą lub projektantem instalacji.
